Natrium-Ionen-Batterien sind für einige Anwendungen eine vielversprechende und kostengünstige Alternative zu konventionellen Akkus. Allerdings haben noch eine Reihe von Schwachstellen, die durch Optimierung der Batteriematerialien behoben werden könnten. Eine Möglichkeit ist die Dotierung des Kathodenmaterials mit Fremdelementen. Um die Auswirkungen der Dotierung mit Scandium und Magnesium zu untersuchen, hat ein Team des Helmholtz-Zentrums Berlin (HZB) und der Humboldt-Universität zu Berlin Daten an den Röntgenlichtquellen BESSY II, PETRA III und SOLARIS gesammelt. Dabei entdeckten sie zwei konkurrierende Mechanismen, die die Stabilität der Kathoden bestimmen.

Lithium-Ionen-Batterien (LIB) haben die höchstmögliche Energiedichte pro Kilogramm, aber die Lithiumressourcen sind begrenzt. Natrium hingegen steht praktisch unbegrenzt zur Verfügung und ist in Bezug auf die Energiedichte die zweitbeste Option. Natrium-Ionen-Batterien (englisch Sodium-Ion-Batteries oder SIB) wären daher eine gute Alternative, vor allem, wenn das Gewicht der Akkus keine große Rolle spielt, z. B. in stationären Energiespeichersystemen.

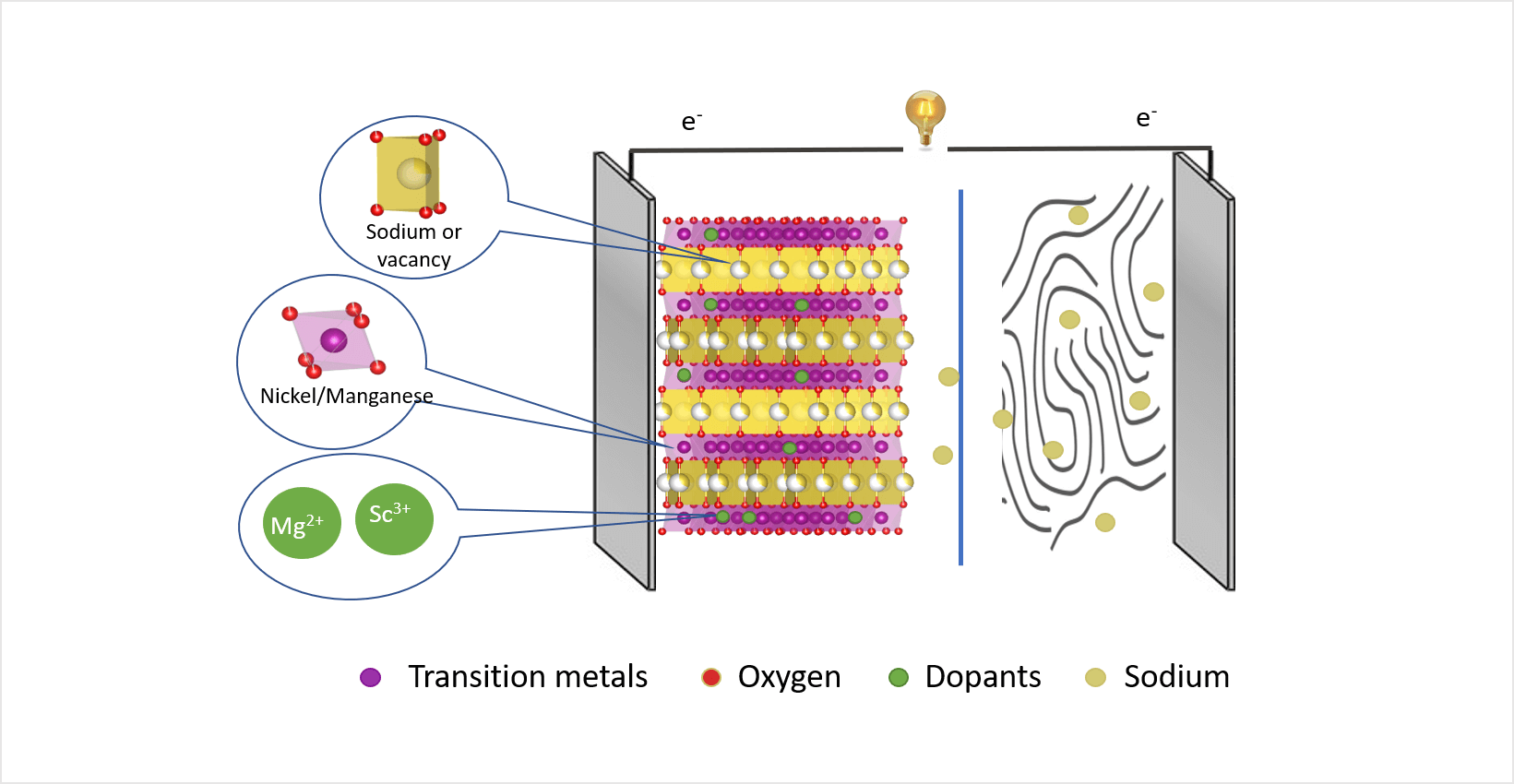

Fachleute sind davon überzeugt, dass sich die Kapazität dieser Akkus durch ein gezieltes Materialdesign der Kathoden noch deutlich steigern ließe. Besonders vielversprechend sind Kathodenmaterialien aus geschichteten Übergangsmetalloxiden mit den Elementen Nickel und Mangan (NMO-Kathoden). Sie bilden Wirtsstrukturen, in welchen die Natrium-Ionen während der Entladung gespeichert und beim Laden wieder freigesetzt werden. Dabei besteht jedoch die Gefahr von chemischen Reaktionen, die zwar zunächst die Kapazität verbessern, dann aber lokale Strukturveränderungen auslösen und so das Kathodenmaterial degradieren: Dies hat zur Folge, dass sich die Lebensdauer der Natrium-Ionen-Akkus verringert.

„Wir brauchen aber eine hohe Kapazität bei hoher Stabilität“, sagt Forscherin Katherine Mazzio, die in der gemeinsamen Forschungsgruppe Operando-Batterie-Analyse am HZB und der Humboldt-Universität zu Berlin arbeitet. Ihr Doktorand Yongchun Li hat nun untersucht, wie sich die Dotierung mit fremden Elementen auf die NMO-Kathoden auswirkt. Dabei wählten sie für das Doping Elemente aus, die ähnliche Ionenradien wie Nickel (Ni²⁺) besitzen, aber einen unterschiedlichen Valenzzustand: Magnesium (Mg²⁺)-Ionen oder Scandium-Ionen (Sc³⁺).

Um den Einfluss der beiden Elemente zu entschlüsseln, mussten sie Experimente an drei verschiedenen Röntgenquellen durchführen. An BESSY II untersuchten sie die Proben mit resonanter inelastischer Röntgenstreuung (RIXS) und Röntgenabsorptionsspektroskopie (XAS) im weichen und harten Röntgenbereich, an PETRA III bewerteten sie Strukturveränderungen mit Röntgenbeugung (XRD) und weiteren Analysen mit harter Röntgenstrahlung, und für genauere Einblicke in das Element Magnesium führten sie Untersuchungen an der PIRX-Strahlführung bei SOLARIS durch.

„Die Ergebnisse haben uns überrascht“, erklärt Mazzio. Obwohl die Dotierung mit Scandium zu weniger Strukturveränderungen während des elektrochemischen Zyklus führt als die Dotierung mit Magnesium, verbessert sie die Stabilität nicht. „Bisher dachte man, dass die Unterdrückung von Phasenübergängen (und damit von Volumenänderungen) auch die Leistungsfähigkeit des Kathodenmaterials über viele Zyklen hinweg verbessern würde. Aber das ist nicht genug.“

Die Dotierung mit Magnesium unterdrückt die Sauerstoff-Redoxreaktion in NMO noch stärker. Dies war ebenfalls unerwartet, da Magnesium dafür bekannt ist, eine Sauerstoff-Redox-Reaktion in geschichteten Manganoxiden auszulösen. „Wir haben verschiedene Mg/Ni-Verhältnisse in NMO analysiert und festgestellt, dass die Sauerstoff-Redoxreaktion bei einem Verhältnis nahe 1 ein Minimum erreicht“, erklärt Mazzio. „Nur durch die Kombination von diesen unterschiedlichen Röntgentechniken konnten wir zeigen, dass nicht nur die Unterdrückung von Phasenübergängen wichtig ist, um die langfristige Zyklen-Stabilität zu sichern, sondern dass auch das Zusammenspiel zwischen der Redoxaktivität von Nickel und Sauerstoff die Leistung bestimmt", sagt Mazzio.

Originalveröffentlichung
Yongchun Li, et al., Competing mechanisms determine oxygen redox in doped Ni-Mn based layered oxides for Na-ion batteries, Advanced Materials (2024), DOI:10.1002/adma.202309842
